bd半岛体育材料的热物理性质及最终产品的导热优化性能在各工业应用领域中越来越重要。经过几十年的发展，闪射法已成为测量各种固体、粉末和液体热扩散系数和热导率相当常用的测量方法。

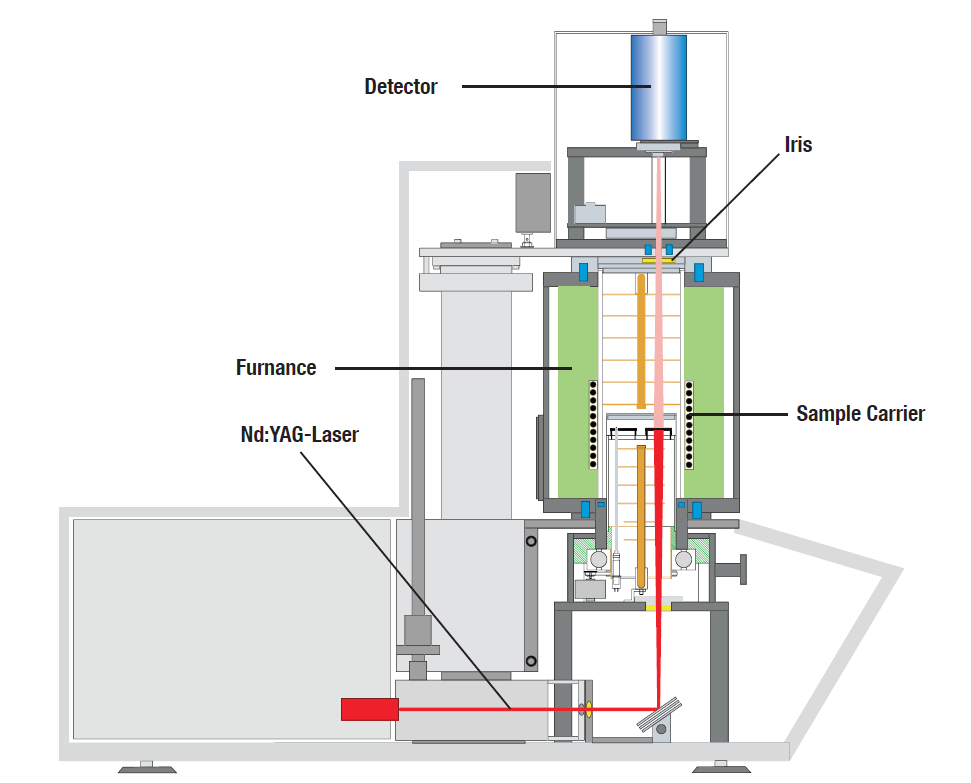

　　Linseis LFA 1000激光导热仪采用模块化设计，测量热扩散系数、热导率和比热。可同时测量3个/6个/18个样品，并可提供三个可更换炉体，可测温度范围从-125—2800℃。

　　可选择多种不同样品支架，分别适用于固体、液体、熔融物和熔渣等材料。紧凑的设计使硬件与电子元件可分离，安装外罩即可适用于核应用。

　　所有的LINSEIS热分析设备均由PC控制，各个软件模块仅在Microsoft®Windows®操作系统上运行。整个软件由3个模块组成：温度控制、数据采集和数据评估。与其他热分析系统一样，LINSEIS32位软件也具有测量准备、执行和评估的所有基本功能。

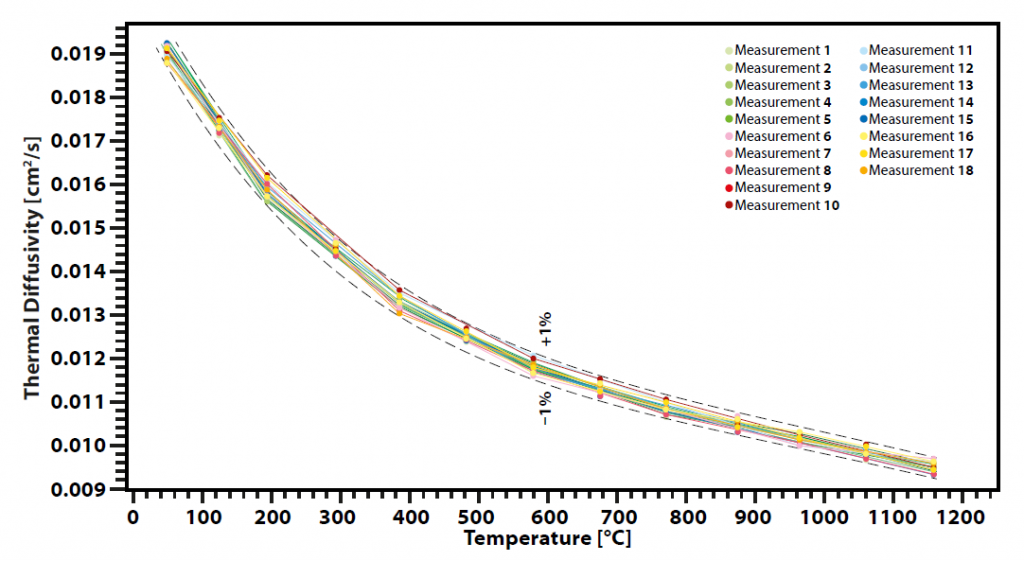

　　康宁的玻璃陶瓷Pyroceram作为各种应用中的标准材料，使用LFA 1000测量各项热物理性参数，显示出超高的热扩散系数重复性。8次单独测样过程使用18个同一样本不同位置切出的样品。实验结果表明，在1250°C以下温度范围内，热扩散系数值范围偏差在±1%之间。

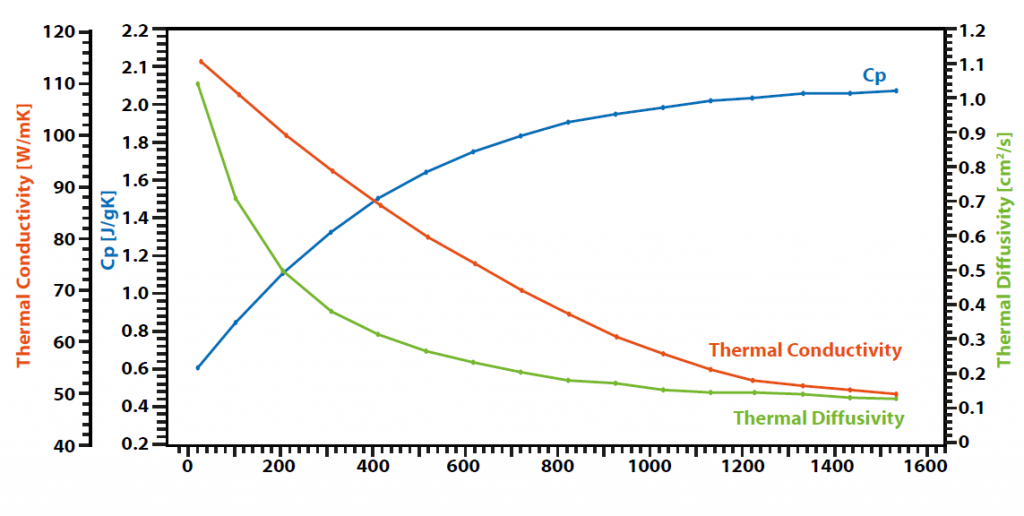

　　标准玻璃陶瓷(BCR 724)使用LFA 500测量得到参数。从块状材料中制备厚度为1mm、直径为25mm的小圆盘并涂覆石墨进行测量。LFA 500直接给出热扩散系数。在相同条件下，同一样品不同位置的玻璃陶瓷，用比较方式得到Cp值，利用此方法，用密度、比热和热扩散系数三者的乘积得出导热系数。结果表明，Cp值随温度升高而增加，热扩散系数和导热系数则略有下降。

　　用标准银来研究样品厚度对热导率准确性的影响。在室温下测量不用厚度的标准银，从而得出激光闪射法理想的样品厚度。通过热扩散系数、密度和热容计算出导热系数bd半岛体育。此方案显示，直径越小，精度越高(偏离文献值)。约在200微米时，精确度达到极限，并于此分界点外显著不同。然而，不仅是方法的局限性，而且也是由于薄膜材料展现了区别于如块状材料的特异性，我们使用薄膜激光导热仪或其他薄膜测量技术。
